滚珠丝杆应用、分类、选择性分析

滚珠丝杆应用、分类、选择性分析

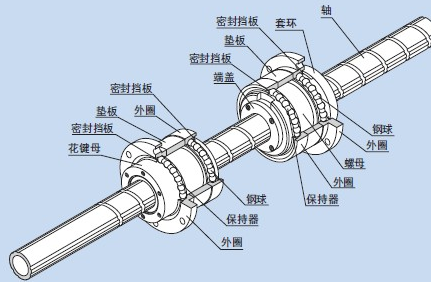

滚珠丝杆由丝杠、螺母、钢球、预紧元件、反向器和防尘装置组成。是将旋转运动转化为直线运动，将直线运动转化为旋转运动的理想产品。当使用滚珠丝杆作为主动体时，螺母根据相应规格的导程转换为直线运动，这取决于丝杠的旋转角度。无源工件可以通过螺母片连接到螺母上来实现。相应的直线运动。

常用的循环方式有外循环和内循环两种。

那些不与螺钉接触的称为外环。外循环是指循环过程完成后，滚珠通过螺母外表面上的螺旋槽或插管返回到丝杠螺母。外循环外循环滚珠丝杆的外循环结构和制造工艺简单，应用广泛。

与丝杠持续接触的那个被称为内环。内循环采用换向器实现球循环。传动机构的性能是滑动丝杠副驱动扭矩的1/3。由于在丝杠轴和滚珠丝杆副的丝杠螺母之间的滚动运动中有更多的滚珠，因此获得了更高的运动效率。与之前的滑动丝杠副相比，驱动扭矩小于1/3。换句话说，达到相同运动结果所需的功率是滚动丝杠副的1/3。它在省电方面非常有用。

传输效率高

传动效率高达90%~98%，是滑动丝杠副的2~4倍，能高效地将扭矩转化为推力，将推力转化为扭矩。

传输灵敏稳定

为点接触滚动阻力，摩擦阻力小，灵敏度高，启动无振动，低速无爬行，微进给可控制在μ级。

定位精度高

在传动过程中温升小，可预张轴向间隙和初级弹性变形，并可预拉伸丝杠补偿热伸长，从而获得更高的定位精度和重复定位精度可能的。

保持出色的准确性

滚珠和滚道硬度达到HRC58-63，滚道形状准确，滚动摩擦和磨损很小，保持精度，可靠性和使用寿命好。

高传动刚性

内外滚道均为偏心角和双圆弧面，即使滚道间隙很小也能灵活驱动。如果需要，可以增加特定的预紧载荷，以消除轴向间隙和初级弹性变形，以获得良好的刚度（此时使用寿命会缩短）。
